Bedre spenningskvalitet
og økt effekt i svake distribusjonsnett

Uten tradisjonell nettforsterkning

eqGrid hjelper nettselskaper og kritiske lastmiljøer med å øke tilgjengelig effekt, stabilisere spenningen og redusere behovet for nettforsterkning i svake distribusjonsnett.

Teknologi

  • Filtrerer flimmer, spenningssprang og faseubalanse
  • Trinner transformatoren avbruddsfritt og stabiliserer spenningen
  • Styres av energiScada™, men kan integreres med nettselskapets SCADA

Effekt

  • Øker tilgjengelig effekt i eksisterende distribusjonsnett
  • Reduserer behovet for tradisjonell nettforsterkning
  • Beskytter kritiske laster med batteristøtte og nødstrøm
  • Holder spenningskvaliteten innenfor EN50160 og FoL
Be om teknisk gjennomgang Åpne produktark

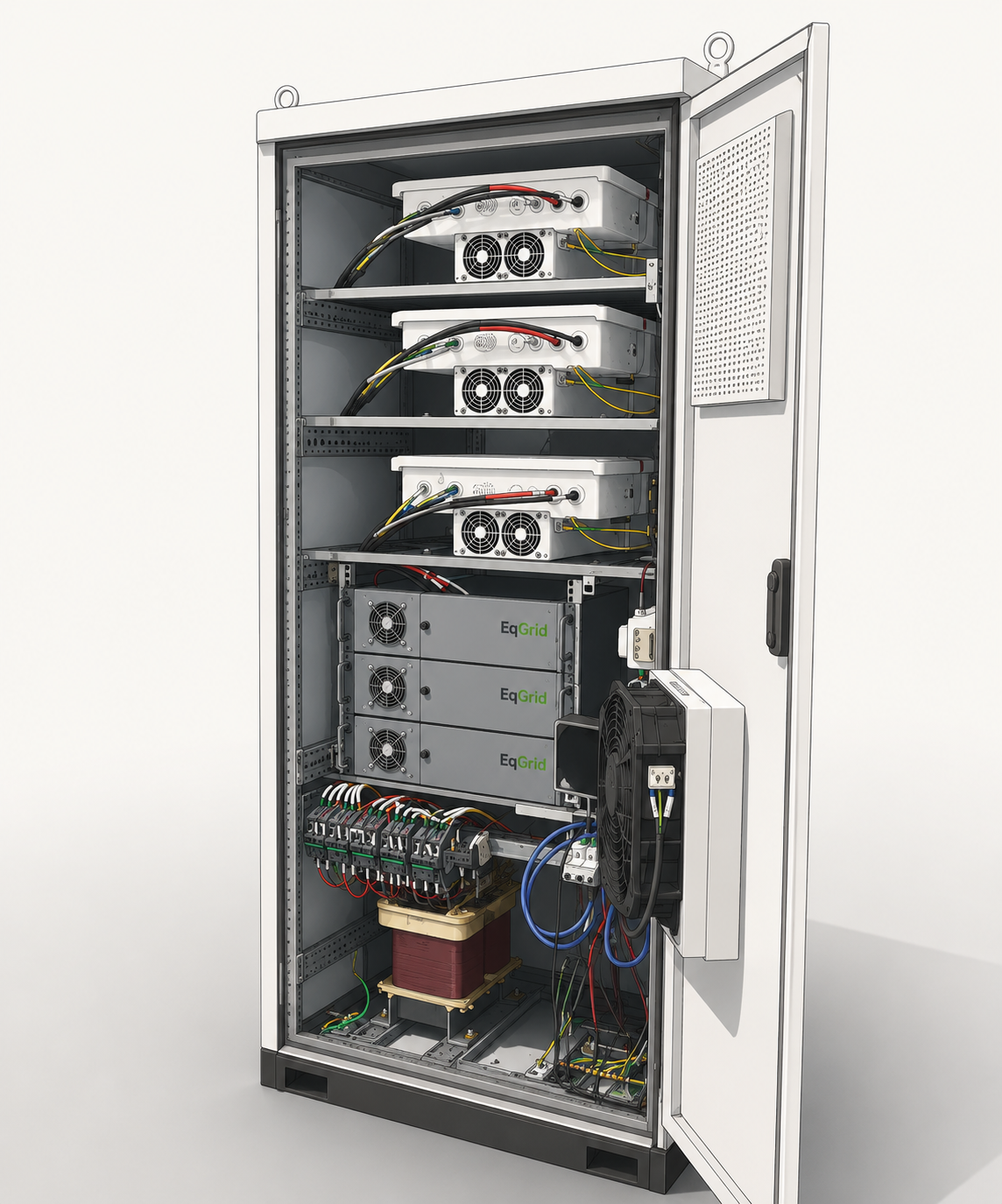

Illustrasjon av standard eqGrid-modell med batterimoduler, kraftelektronikk, transformatorer og styring
Standard modell Illustrasjon av standard eqGrid-modell med batteri, kraftelektronikk, transformator og styring.

Arkitektur for svake nett

eqGrid kombinerer transformator, patentert avbruddsfri spenningsvelger, batterisystem, bypass og lokal/overordnet styring.

Viktig installasjonsprinsipp

Når flere eqGrid-systemer kobles til samme tilførsel, skal hvert system forsyne separate laster. Parallell drift mot felles nedstrøms last krever prosjektering og skriftlig godkjenning.

Teknisk prinsippskisse av eqGrid med transformator, patentert spenningsvelger, batterisystem og bypass for spenningsstabilisering
Prinsippskisse for eqGrid: inn, T1-transformator, spenningsvelger, batterisystem, T2-transformator og bypass.
eqGrid som resilient edge-løsning med generator, solceller, batteri, kritiske laster og lokal energistyring
eqGrid som lokal energikontroll og resilient edge-plattform for generator, sol, batteri og kritiske laster.

Resilient edge og lokal energistyring

eqGrid kan operere autonomt eller sammen med overordnet SCADA og energistyring. Systemet støtter lokal optimalisering, beskyttelse og styring av generator, batteri, sol og kritiske laster.

Distribuert kontroll

energiScada™ kan kjøre lokalt eller integreres mot nettselskapets kontrollsystem. Arkitekturen er utviklet for operative miljøer med krav til robusthet, autonom drift og høy tilgjengelighet.

Utfordringer eqGrid løser

eqGrid er utviklet for distribusjonsnett der spenningskvalitet og tilgjengelig effekt begrenser videre elektrifisering, lokal strømproduksjon eller kritiske laster.

Lav spenning ved høy belastning

Reduserer høyt strømtrekk, balanserer faser og trimmer opp spenning ved behov.

Høy spenning ved høy strømproduksjon

Reduserer høy strømproduksjon ved å lade batteriet, balanserer faser og trimmer ned spenning ved behov.

Raske spenningsendringer og flimmer

Injiserer strøm innen 20 ms for å kompensere raske endringer, redusere nettbelastning og unngå spenningssprang.

Faseubalanse

Øker strømbruken på fasen med høyest spenning og reduserer strømbruken på fasen med lavest spenning.

Begrenset kapasitet i distribusjonsnettet

Fasebalansering og trinning av transformator kan øke tilgjengelig kapasitet betydelig.

Kritiske laster med høye krav til driftssikkerhet

Systemet fungerer som UPS begrenset av batterikapasitet og kan suppleres med generator og solceller for drift i «Island mode».

Tilkobling av nye laster og lokal strømproduksjon

Kan tilkobles også i svake og lange radialer når eqGrid utvider tilgjengelig effekt med fasebalansering og trinning av transformator.

Økt elektrifisering uten økt nettkapasitet

Muliggjør økt elektrifisering i eksisterende distribusjonsnett uten tradisjonell nettforsterkning.

Krav til EN50160 og FoL

Holder spenningsvariasjoner, flimmer og ubalanse innenfor krav uten å innføre nye brudd.

Dokumenterte pilotresultater

I svake nett er spenningskvalitet ofte den praktiske begrensningen for videre elektrifisering. Tidlige pilotmålinger viser tydelig reduksjon i raske spenningsvariasjoner og forbedret balanse.

Bakgrunn Fra FoU og pilotprosjekter til eqGrid Les om IDE, OLTC, FBI, CIRED og eFlow.

Raske spenningsvariasjoner

Redusert fra 50–100 per dag til under 10 per dag.

50–100 <10 Før Med eqGrid

Faseubalanse

Spenningen bringes innenfor 2 %-kravet.

2 % grense >2 % <2 % Før Med eqGrid

Dokumentasjon og ekstern omtale

Teknologien og bakgrunnen for eqGrid er knyttet til Smartgridsenterets IDE-program, Elvia-piloter, CIRED 2024 og eFlow-prosjektet omtalt i Europower.

Bruksområder

eqGrid er utviklet for miljøer der tilgjengelig effekt, spenningskvalitet og operativ kontinuitet er viktigere enn teoretisk nettkapasitet alene.

Svake distribusjonsnett

Øker tilgjengelig effekt og forbedrer spenningskvalitet uten full nettforsterkning.

Beredskap og kritiske laster

Støtter utvalgte laster ved avbrudd eller begrenset nettkapasitet.

Landbruk og industri

Gir bedre utnyttelse av eksisterende tilførsel for motorer, maskiner og lokal produksjon.

Oppdrett

Reduserer krav til landstrøm og reduserer dieselbruk der nettet er svakt.

Solforsyning og generator

Kan inngå i hybride systemer med nett, batteri, sol og generator.

Nettselskap

Et operativt tiltak for utvalgte nettavsnitt der forsterkning er tidkrevende eller kostbar.

Spenningskvalitet, EN50160 og FoL

eqGrid er utviklet for nettavsnitt der spenningsnivå, raske spenningsendringer, faseubalanse og flimmer begrenser tilgjengelig effekt eller påvirker kritiske laster.

Hvorfor spenningskvalitet begrenser kapasitet

I svake distribusjonsnett kan kundens praktiske effektuttak bli begrenset av spenningsfall, spenningssprang, ubalanse mellom fasene og kravene i EN50160 og Forskrift om leveringskvalitet. eqGrid virker lokalt for å redusere disse begrensningene før tradisjonell nettforsterkning blir nødvendig.

Typiske problemer eqGrid adresserer

  • Spenningsnivå utenfor ønsket område
  • Raske spenningsvariasjoner og spenningssprang
  • Faseubalanse i trefasenett
  • Flimmer og ustabilitet i svake nett
  • Begrenset hosting capacity for nye laster og lokal produksjon

Partnere og komponentleverandører

eqGrid bygger på egen teknologi kombinert med robuste komponenter og samarbeid med norske nettselskaper og teknologimiljøer.

Produktark

Teknisk oversikt over elektriske egenskaper, batterisystem, kommunikasjon, driftsmodus og standarder.

Teknisk dokumentasjon Åpne product-sheet.html Separat statisk side.

FoU og pilotbakgrunn

Historien bak eqGrid: IDE-programmet, OLTC, FBI, CIRED 2024 og eFlow.

Bakgrunn Åpne fra-fou-til-eqgrid.html Separat statisk side.

Kontakt eqGrid

Ta kontakt for tekniske spørsmål, pilotprosjekter eller vurdering av svake nettavsnitt.
